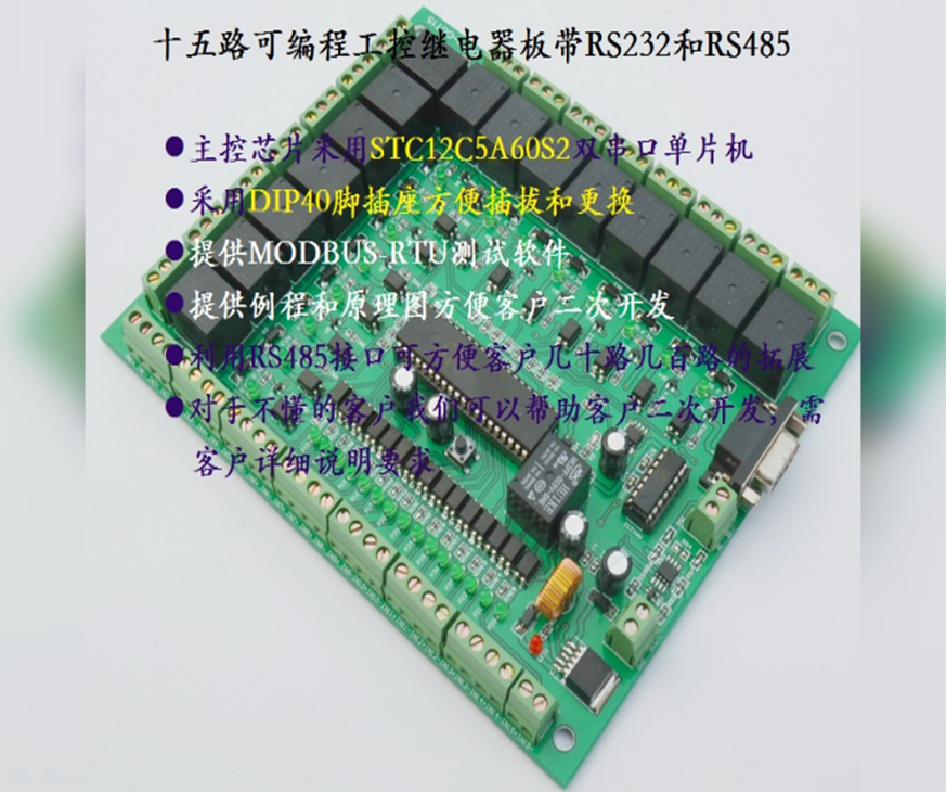

15路可編程工控繼電器板帶RS232和RS485

一、應用場合

l  工業控制需要擴展輸出口DO的場合

l  PLC輸出接口擴展

l  組態觸摸屏控制

二、    簡要說明

l  尺寸：長224mmX寬183mmX高25mm

l  主控芯片：STC12C5A60S2雙串口ROM60K單片機

l  通訊協議：MODBUS_RTU模式

l  工作電壓：直流12V和24V兩種

l  提供簡單例程和原理圖以及相關說明

l  掉電后保存繼電器狀態

l  有看門狗復位功能

三、 特點

l  標注RS232接口

l  15路輸出光電隔離控制繼電器。

l  標準11.0592M晶振，9600波特率、八位數據位、一位停止位、一位校驗位（偶校驗）

l  有上電復位和手動復位。

l  MODBUS_RTU標準協議控制

l  輸出30路繼電器LED指示。

l  通過軟件指令設定地址等參數

l  可控制交流220V/10A以下設備

l  有程序下載口，可隨意更改程序。

l  可按客戶要求定制協議

l  COM1下載程序和通訊都可以使用,COM2暫未開發(未使用)

l  輸出采用上電誤操作保護,延時1到10s可調

l  控制感性負載時,根據現場需要增加RC吸收回路

注：顧客可以根據需要選擇相應的產品，我們公司有

1、單路繼電器輸入輸出可編程TTL接口

2、兩入單出繼電器可編程TTL接口

3、兩路輸入輸出繼電器可編程RS232接口

4、四路輸入輸出繼電器可編程RS232接口

5、六路輸入輸出繼電器可編程RS232接口

6、六路輸入輸出繼電器可編程RS485接口和RS232接口

5、八路輸出繼電器可編程RS232接口

6、八路輸入4路輸出輸出繼電器可編程帶四路AD輸入RS232接口

7、十五路輸入輸出繼電器可編程雙RS232接口

8、三十路輸出繼電器控制板雙RS232接口

四、工作環境

l  工作環境溫度：-20℃~65℃

l  相對濕度：95%（無凝結）

五、    標注說明



六、接線圖







五、應用舉例





可以接的輸入的設備





可以接的輸出的設備



上位機控制軟件



1、可以通過485級聯的modbusrtu上位機測試軟件





2、電腦控制簡單軟件協議





/*************************************/

                   發貨清單



1、繼電器15路輸入輸出RS232/RS485接口工業控制板 1塊

2、提供原理圖和相關資料
